Massenermittlung in der TGA: Objekte zählen, Rohre und Kabel messen

Alle Objekte im TGA-Plan zählen, Rohre und Kabelleitungen erkennen und die Leitungsmengen als Excel übernehmen.

David Plaseller·30. Oktober 2026·2 min Lesezeit

Die Massenermittlung in der TGA heißt: Objekte zählen und Leitungen messen. TGA-Pläne sind dicht, Steckdosen, Schalter, Leuchten, Melder, Sanitärobjekte und Heizkörper liegen eng beieinander, dazwischen Rohre und Kabelleitungen. PlanReader zählt die Objekte im PDF-Plan, erkennt die Leitungen und misst ihre Längen.

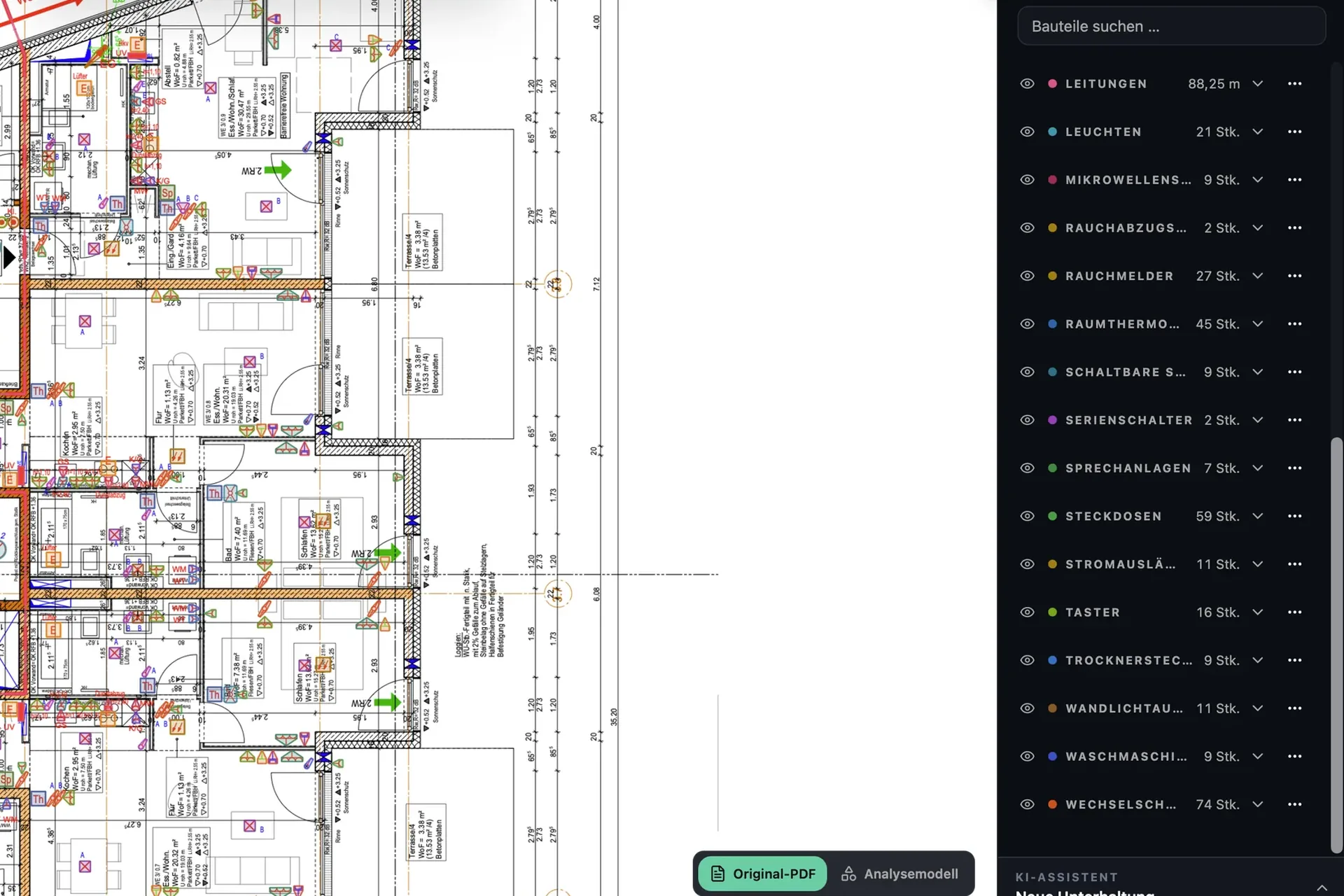

Massenermittlung in der TGA: Objekte zählen, Rohre und Kabel messen

Sämtliche Objekte gezählt

PlanReader zählt jede Objektart, die im Plan dargestellt ist, und führt sie als eigene Kategorie mit Stückzahl:

Elektro: Steckdosen, Schalter und Taster, Leuchten, Rauch- und Bewegungsmelder, Sprechanlagen.
Sanitär: WCs, Waschtische, Duschen, Badewannen und Abläufe.
Heizung und Lüftung: Heizkörper, Verteiler und Luftauslässe.

Jedes gezählte Objekt ist im Original-PDF markiert. Ihr Team sieht sofort, was gezählt wurde, und prüft gezielt die Stellen, an denen Symbole dicht beieinander liegen.

Rohre und Kabelleitungen erkennen

Neben den Objekten erkennt PlanReader die Leitungen im Plan: Kabelleitungen im Elektroplan, Rohrleitungen in Sanitär- und Heizungsplänen. Ihre Längen misst PlanReader in Laufmetern, getrennt nach den Leitungsarten, die der Plan unterscheidet. So entsteht die Leitungsmengenermittlung, ohne dass jemand jede Strecke einzeln abgreift.

Leitungslängen ermitteln: was im Grundriss fehlt

Im Grundriss sehen Sie die waagrechten Strecken. Für die vollständige Leitungslänge kommen die senkrechten dazu: Steig- und Fallleitungen aus dem Strangschema und die Wege von der Leitungsführung zu Schaltern, Steckdosen und Anschlüssen. Ein Beispiel: Bei 50 Steckdosen mit je 1,20 m senkrechtem Weg kommen 60 m zur Länge aus dem Grundriss dazu. Diese Zuschläge setzen Sie je Anschluss oder aus dem Schema an.

DIN 18380, DIN 18381 und DIN 18382: Abrechnung in der TGA

Für die TGA gelten eigene Normen der VOB/C, unter anderem DIN 18380 für Heizanlagen und zentrale Wassererwärmungsanlagen, DIN 18381 für Gas-, Wasser- und Entwässerungsanlagen innerhalb von Gebäuden und DIN 18382 für Nieder- und Mittelspannungsanlagen. Leitungen werden in der Regel nach Länge abgerechnet, getrennt nach Art und Nennweite oder Querschnitt, Geräte und Objekte nach Anzahl. Genau so ist die Excel-Liste aufgebaut: Stückzahlen je Objekt, Laufmeter je Leitungsart.

Prüfen und übernehmen

Was Sie anders sehen, ändern Sie direkt im Plan, der Excel-Export übernimmt es. Die Liste kommt je Plan oder für alle Pläne eines Projekts. Prüfung und Freigabe bleiben bei Ihrem Team.

Häufige Fragen

Welche Objekte kann PlanReader in TGA-Plänen zählen?

Jede Objektart, die im Plan als Symbol dargestellt ist: in der Elektrotechnik etwa Steckdosen, Schalter, Leuchten und Melder, in Sanitär und Heizung etwa Sanitärobjekte, Heizkörper und Verteiler. Sie beschreiben in eigenen Worten, was gezählt werden soll.

Wie werden Kabel und Rohre nach VOB abgerechnet?

In der Regel nach Länge, getrennt nach Art und Nennweite oder Querschnitt. Geräte, Armaturen und Objekte werden nach Anzahl abgerechnet. Maßgeblich sind DIN 18380, DIN 18381 und DIN 18382 sowie Ihr Leistungsverzeichnis.

Sind senkrechte Leitungen in den Mengen enthalten?

Nur, was im Plan dargestellt ist. Steigleitungen und senkrechte Wege zu Anschlüssen stehen meist nicht im Grundriss und kommen als Zuschlag oder aus dem Strangschema dazu.
